مشبك العمود الذي يربط سياج الروبوت الخاص بك معًا - بدون لحام.

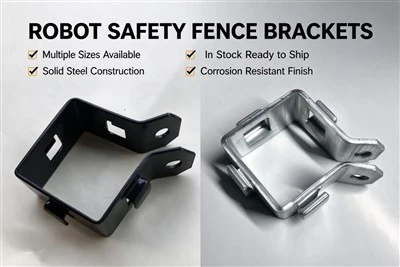

مشبك عمود فولاذي مطلي بالمسحوق لسياج سلامة الخلية الآلية. قم بتحريكه فوق عمود مقاس 40 × 40 مم، ثم قم بإسقاط إطار اللوحة الشبكية في الفتحة، ثم قم بربط اثنين من مسامير M8. لا يوجد شرارة لحام، ولا طلاء تهذيبي، ولا حفر في الموقع.

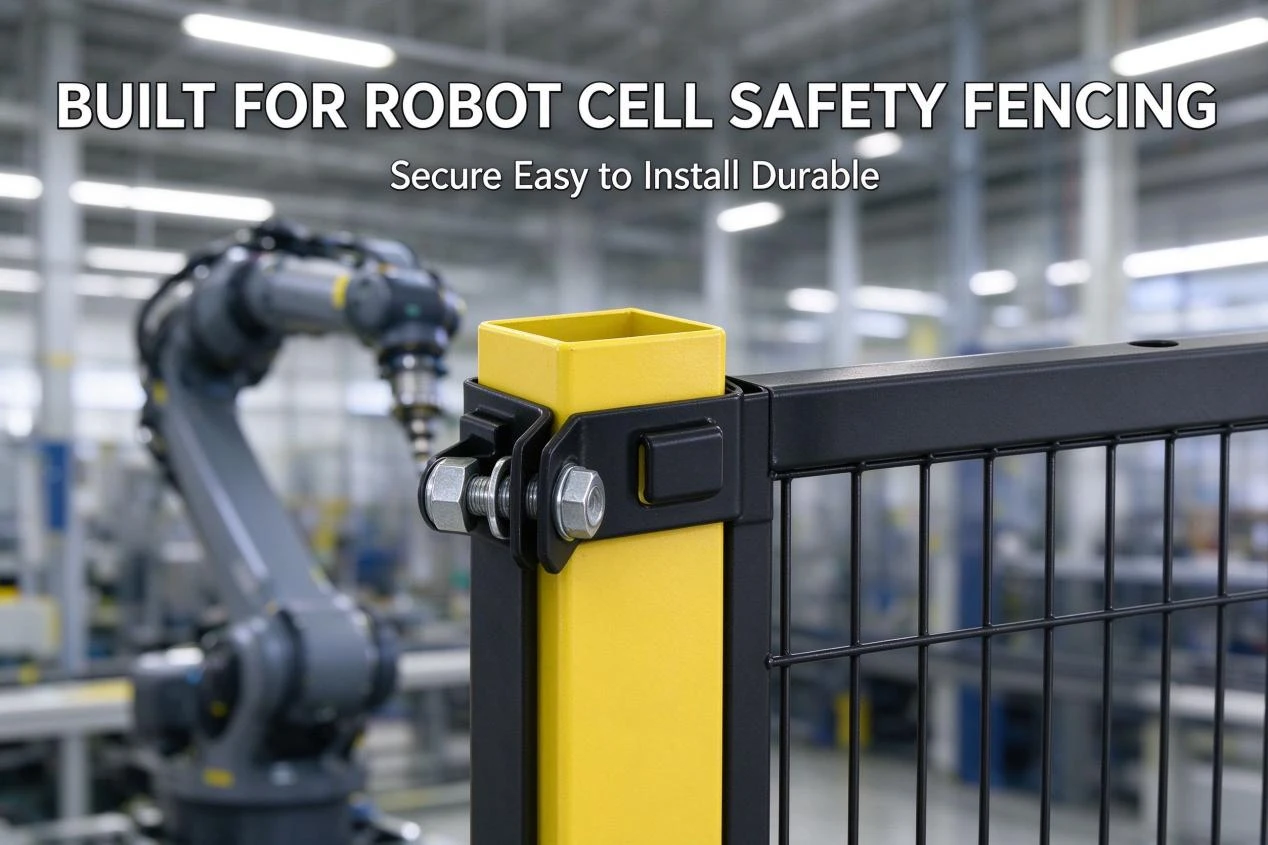

مفصل زاوية في حوالي عشر دقائق
إسقاط المشبك على هذا المنصب.
تنزلق الفتحة مقاس 40 × 40 مم بشكل مستقيم - بدون النقر أو الحشو. مشبكان في كل زاوية، أحدهما فوق الآخر.
قم بإدخال إطار اللوحة.
يقبل القطع المستطيل سكة إطار اللوحة الشبكية مقاس 20 × 20 مم. لا حاجة للصيد حولك - فاللوحة توضع في مكانها الصحيح.
أحكم ربط اثنين من مسامير M8.
عزم الدوران إلى حوالي 12 نيوتن متر. تحافظ صواميل القفل المصنوعة من النايلون على هذا النحو من خلال اهتزاز المروحة وحركة مرور الشاحنات الشوكية اليومية.
إذا كان مقاس منشورك 40×40 مم، فسيتم إسقاطه كما هو. كل شيء آخر موجود أدناه - أحضر الفرجار الخاص بك وتحقق منه.
|

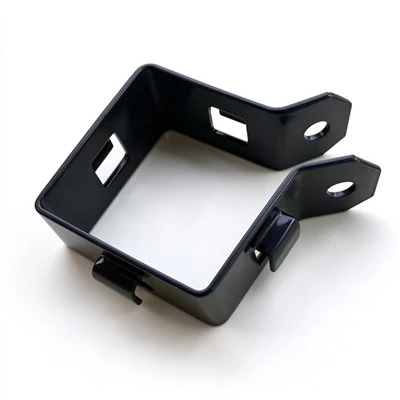

رقم الجزء |
PL-40B (عمود أسود، 40×40 مم) |
|
مادة |
SPCC الصلب المدلفن على البارد |
|
سمك الجدار |
1.5 ملم (لقد رأينا إبزيم الإصدارات 1.0 ملم - يمكنك أن تشعر بالفرق باليد) |
|
يناسب حجم ما بعد |
أنبوب مربع 40×40 مم خارج الصندوق. 45×45 مم و50×50 مم حسب الطلب (موك 500 مجموعة). |
|
إطار اللوحة |
يقبل سكة إطار شبكية مقاس 20 × 20 مم، وسمك إطار يصل إلى 3 مم |
|
السحابات |
مسمار سداسي M8 + صامولة قفل من النايلون لكل مشبك، متضمنة في الحقيبة |
|
ينهي |
معطف من مسحوق البوليستر، RAL 9005 أسود غير لامع |
|
رذاذ الملح |
رش الملح المحايد لمدة 48 ساعة، ASTM B117 (بيئة المتجر الداخلية؛ اطلب طبقة تحتية مجلفنة لمناطق الغسيل) |
|
درجة حرارة العمل |
−20 درجة إلى +80 درجة |
|
التعبئة والتغليف |
2 مشابك + مجموعة مسامير لكل كيس / 40 كيسًا لكل كرتونة تصدير / 24 منصة لكل 20'GP |
|
المشابك لكل لوحة |
4 (2 عمود × 2 مشبك لكل زاوية عمود) |
أرسل حجم المشاركة وعدد اللوحات. سنعود برقم خلال 24 ساعة.
- يتم شحن طلبات المخزون خلال 15 يومًا، موك من 100 قطعة
- شعار ولون OEM / خاص في 1000 مجموعة
- نرحب برسومات الأدوات المخصصة لمدة - 30–35 يومًا
- العينات 10-15 يومًا صريحة، تُضاف عند الطلب الأول
